Os Leitores Faciais F4, T4 e T4-50K da Topdata® também permitem o acionamento de fechaduras elétricas e eletromagnéticas, conhecidas como fechos, assim como a conexão de botoeira externa e sensores de porta. Esses dispositivos são utilizados para liberar, bloquear ou monitorar o acesso físico a portas, portões e outros pontos de entrada, atuando diretamente no controle de passagem.
O acionamento das fechaduras é feito por meio dos contatos “Normalmente Aberto” (NA) e “Normalmente Fechado” (NF) presentes no leitor, possibilitando a integração com diversos modelos de fechos do mercado. Essa versatilidade permite que o sistema se adapte a diferentes necessidades de segurança e tipos de instalação.
Para garantir o funcionamento adequado das fechaduras, é recomendado o uso de fontes de alimentação independentes. Ou seja, o leitor facial deve ter sua própria fonte, enquanto cada fechadura ou fecho deve contar com uma fonte específica e dimensionada de acordo com o consumo do dispositivo. Essa prática evita sobrecargas, falhas no acionamento e prolonga a vida útil dos equipamentos.
Já o sensor de porta tem como objetivo monitorar a abertura e fechamento de portas, portões e outros pontos de entrada, dependendo do modelo de sensor utilizado ( NA ou NF). Não utiliza fonte externa e é conectada diretamente ao Leitor Facial.
A integração entre os leitores faciais e os fechos garante um sistema de controle de acesso confiável, seguro e eficiente, ideal para ambientes corporativos, instituições de ensino, condomínios e outros locais que demandam controle rigoroso de entrada e saída.
Conexão da Fechadura Elétrica nos Leitores Faciais
Para conectar uma fechadura elétrica nos leitores faciais siga o esquemático abaixo de acordo com o modelo do leitor:

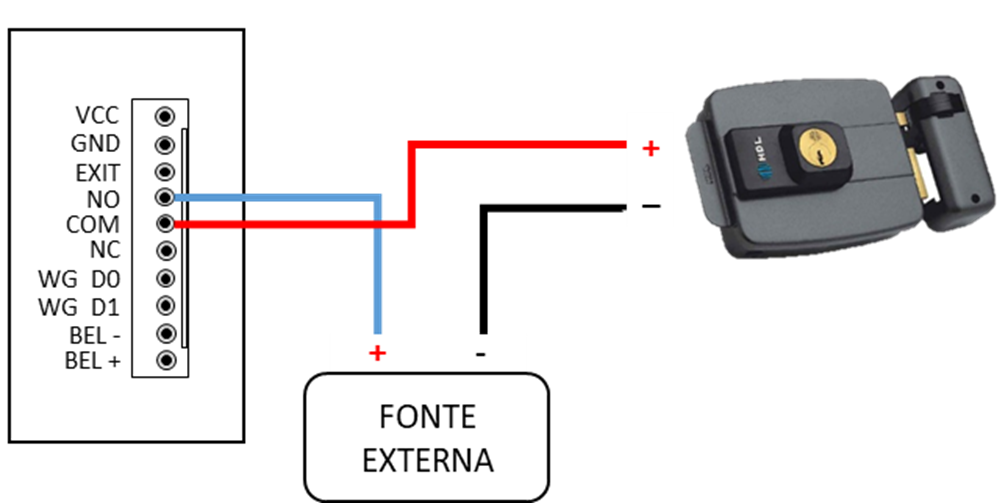

Para Leitor F4

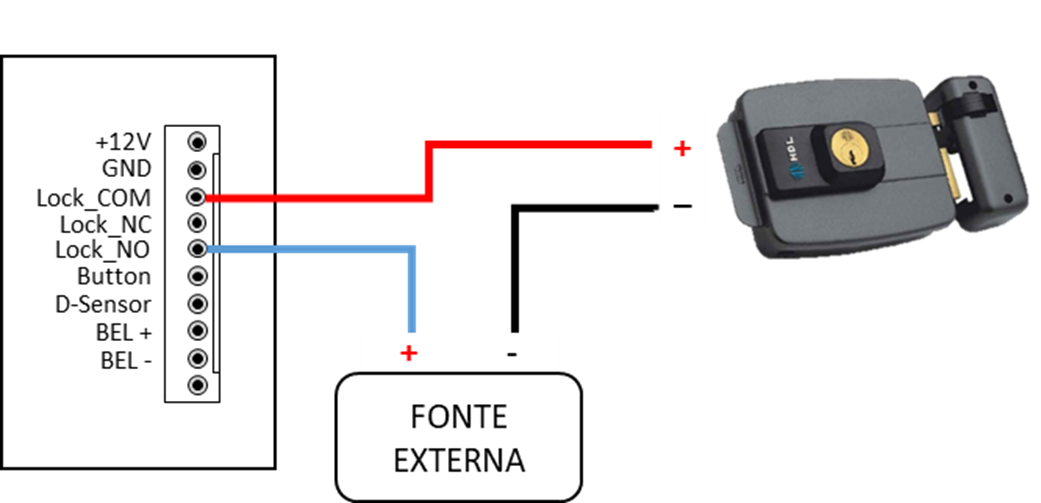

Para Leitor T4 ou T4-50K
Conexão do Fecho Eletromagnético nos Leitores Faciais
Para conectar um fecho eletromagnético nos leitores faciais siga o esquemático abaixo de acordo com o modelo do leitor. Lembre de conectar o diodo que acompanha o leitor para que o fecho seja descarregado quando for desligado.

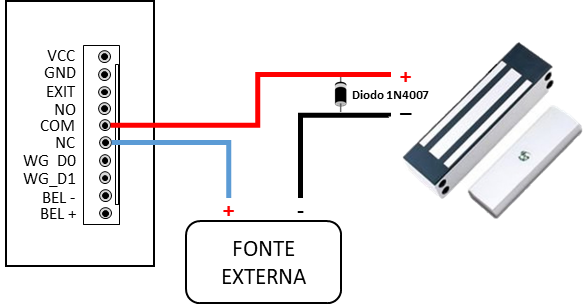

Para Leitor F4

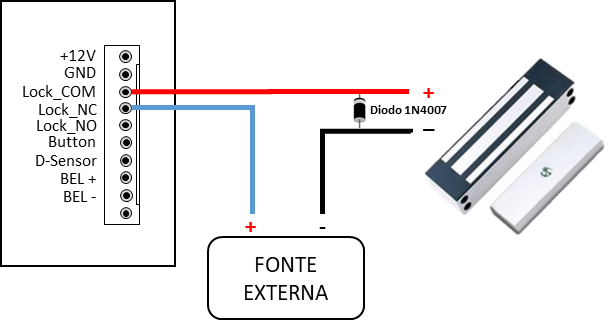

Para Leitor T4 ou T4-50K

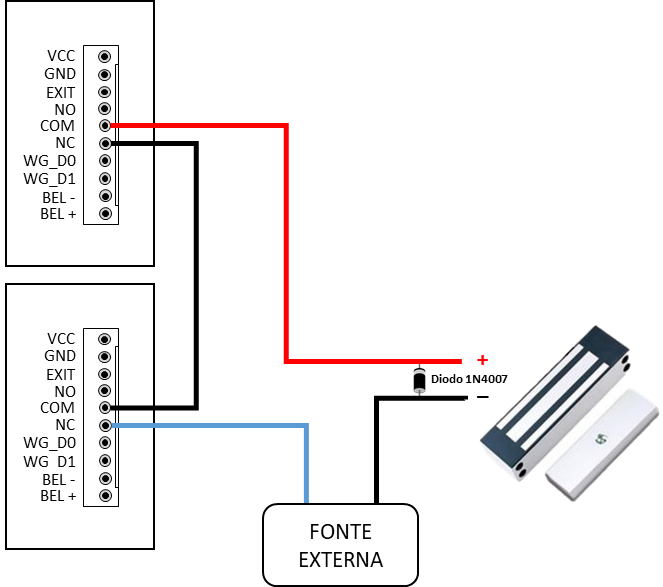

Para que uma porta com fecho eletromagnético seja controlada por dois leitores faciais, um em cada lado de acesso, os leitores devem ser conectados serialmente, como demonstrado abaixo:
Para Leitor F4

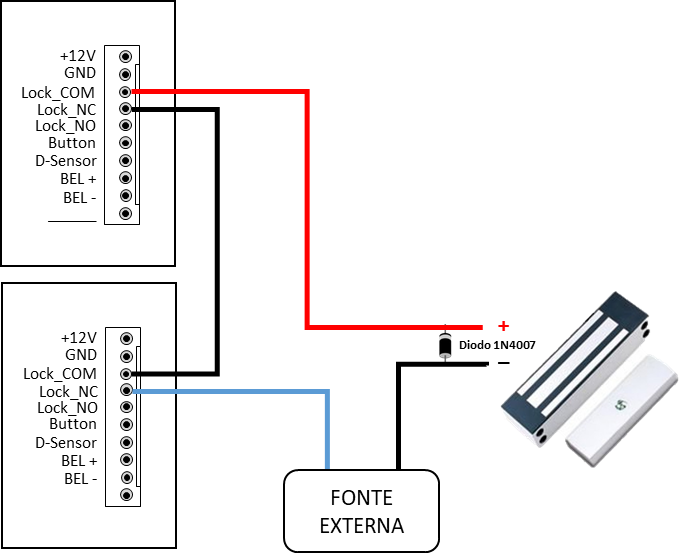

Para Leitor T4 ou T4-50K
Configuração de Fecho ou Fechadura no Leitor Facial
Para fechadura ou fecho eletromagnético, a configuração e ligação nos Leitores Faciais F4, T4 e T4-50K da Topdata® seguem estas orientações:
Ligação Elétrica
A fechadura deve ser conectada aos contatos de saída a relé do leitor.
Terminais utilizados:
NA (Normalmente Aberto) → usado na maioria dos fechos elétricos.
COM (Comum) → terminal comum do relé.
NF (Normalmente Fechado) → usado em casos específicos, como fechaduras que permanecem travadas sem energia (fail-safe).
Esquema básico (fecho tipo fail-secure):
COM → positivo da fonte da fechadura
NA → terminal positivo da fechadura
GND da fonte → terminal negativo da fechadura
Dicas adicionais
Utilize diodo de flyback entre os terminais da fechadura para proteger o relé contra picos de corrente (recomendado para fechos eletromagnéticos).
Certifique-se de que a tensão e corrente da fonte são compatíveis com a fechadura utilizada.
Teste o acionamento após configurar para garantir que o fecho esteja travando/destravando corretamente.
Importante: sempre utilize uma fonte dedicada à fechadura e com corrente suficiente.
Conexão do Sensor de Porta nos Leitores Faciais
Para conectar um sensor de porta nos leitores faciais siga o esquemático abaixo de acordo com o modelo do leitor:
Para Leitor F4

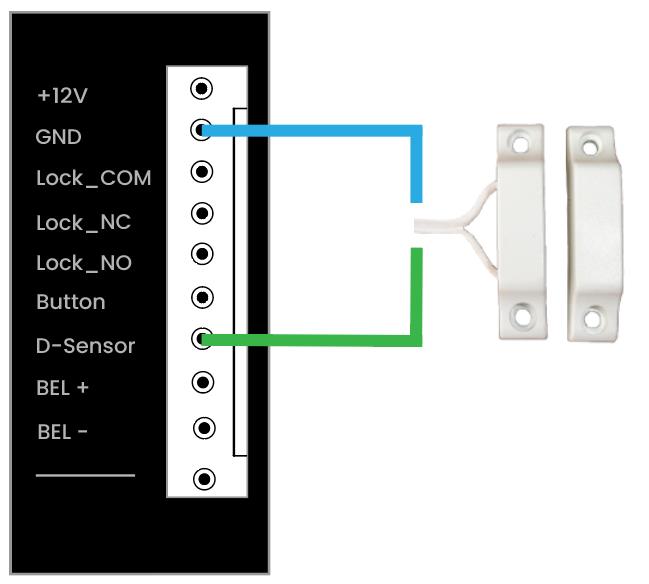

Para Leitor T4 ou T4-50K
Configuração de Sensor de Porta no Leitor Facial
Para o sensor de porta, a configuração e ligação nos Leitores Faciais F4, T4 e T4-50K da Topdata® seguem estas orientações:
Ligação Elétrica

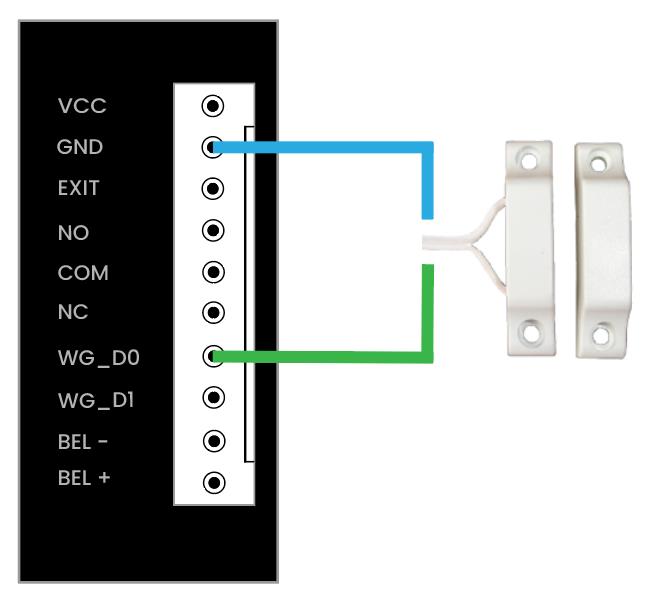

O sensor de porta deve ser conectado aos seguintes terminais, respeitando o esquema de ligação citado acima e descrito a seguir:
GND do leitor → Terminal negativo do sensor
Para o modelo F4, WG_D0 → Terminal positivo do sensor
Para o modelo T4 ou T4-50K, D_SEN → Terminal positivo do sensor
Importante: Os Sensores de porta homologados não tem polaridade, ou seja, as denominações de positivo e negativo são para referência do instalador.
Configuração via menu do equipamento
O Sensor de Porta é configurado a partir do menu do Leitor Facial, seguindo as instruções abaixo.
Para o Leitor F4
No menu do Leitor (o ícone de engrenagem no canto inferior esquerdo) , entre na opção Acesso>Acesso>WG porta. Em seguida, selecione a opção “Sensor porta”.
Com a opção Sensor porta selecionada, o submenu “Tipo sensor” é habilitado. Entre na opção Acesso>Acesso>Tipo sensor.
Então, dentro da opção “Tipo Sensor” deve obter três possíveis configurações, a depender do modelo do sensor utilizado. São elas:
Não → Sensor desabilitado.
NF → Normalmente Fechado.
NA→ Normalmente Aberto.
Para o Leitor T4 ou T4-50K
No menu do Leitor (o ícone de engrenagem no canto inferior esquerdo) , entre na opção Acesso>Acesso>Tipo Sensor. Então, dentro da opção “Tipo Sensor” deve obter três possíveis configurações, a depender do modelo do sensor utilizado. São elas:
Não → Sensor desabilitado.
NF → Normalmente Fechado.
NA→ Normalmente Aberto.
Conexão de Botão Externo de Liberação
Uma botoeira externa pode ser instalada para realizar a liberação manual do acesso. Neste caso não haverá controle de acesso.

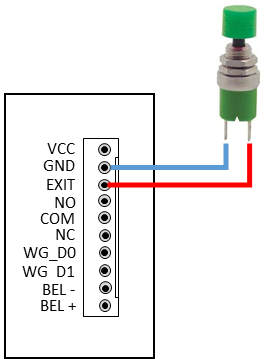

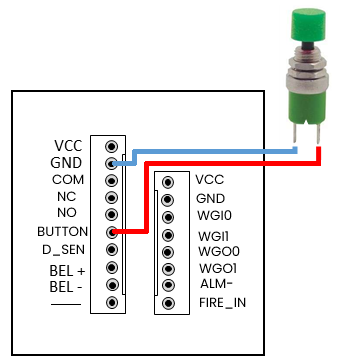

Podem ser utilizados modelos com contatos normalmente aberto ou normalmente fechado geralmente sem polaridade, como demonstrado na imagem a seguir:
Dicas Adicionais
Versão do Firmware
As opções de Sensor de Porta estão disponíveis no modelo F4 a partir da versão de Firmware v2.09. Enquanto ao T4 ou T4-50k, não há restrições de firmware para utilização do sensor de porta.
Demais Informações
Dúvidas e detalhes técnicos poderão ser consultados através dos manuais dos produtos ou em contato com o nosso Suporte Técnico.
