Introdução
A Catraca Box Easy combina tecnologia, robustez e sofisticação para oferecer um controle de acesso seguro e eficiente. Com tampa em aço inox, é ideal para ambientes com grande fluxo de pessoas, garantindo durabilidade e presença visual marcante.
Equipada com reconhecimento facial rápido e preciso, proporciona acesso ágil e restrito apenas a usuários autorizados. Sua operação é simples e totalmente integrada: o próprio leitor facial realiza a identificação e libera a catraca, podendo ainda ser conectado a sistemas externos para cadastro de usuários, horários e validações via software.
É a solução perfeita para quem busca segurança, agilidade e confiabilidade em um único equipamento.
Instalação catraca Box

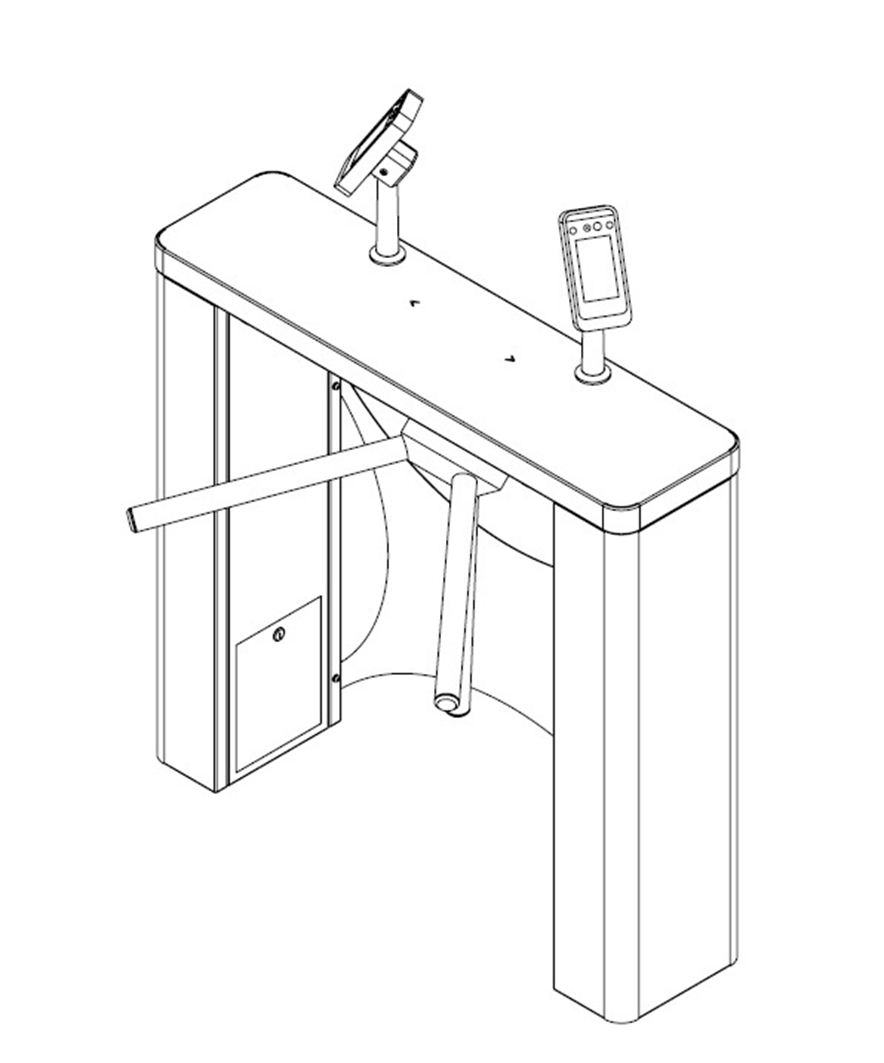

Para ter acesso aos furos de fixação da catraca no chão deve-se utilizar a chave que acompanha a catraca para abrir as pequenas portas que existem na parte interna dos dois pedestais.
Para utilização do cabo de alimentação da catraca Box Easy e do cabo de rede, deve-se abrir uma das pequenas portas localizadas no pedestal da catraca Box Easy.
Na maioria dos casos, para instalar a Catraca Box Easy, não é necessário abrir a sua tampa superior.

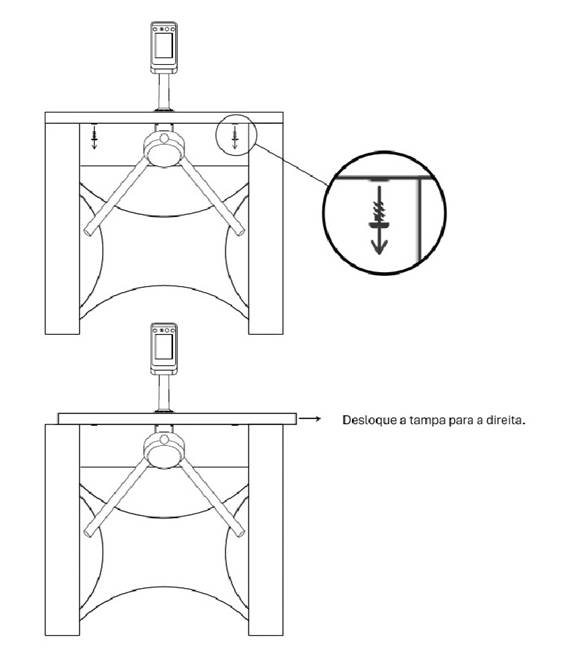

Entretanto, caso seja necessário ter acesso à placa fonte e à placa Controle Catraca na Catraca Box Easy deve-se remover a tampa. Para retirar a tampa siga a sequência a seguir. Deve-se tomar o devido cuidado, pois existem cabos conectando dispositivos da tampa às placas e a catraca deve estar desligada. Retire os dois parafusos de fixação da tampa conforme a figura a seguir.
Espaço para instalação

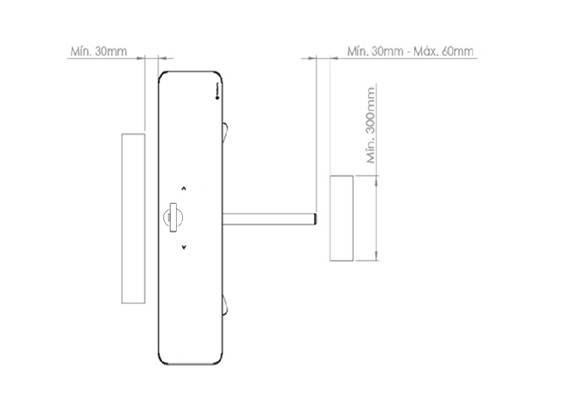

A figura a seguir apresenta a recomendação da Topdata com a distância mínima e máxima permitida entre o braço de uma Catraca Box 4 até próxima catraca ou até ao anteparo: compreendida entre 30 mm e 60 mm.
Instalação do Leitor Facial

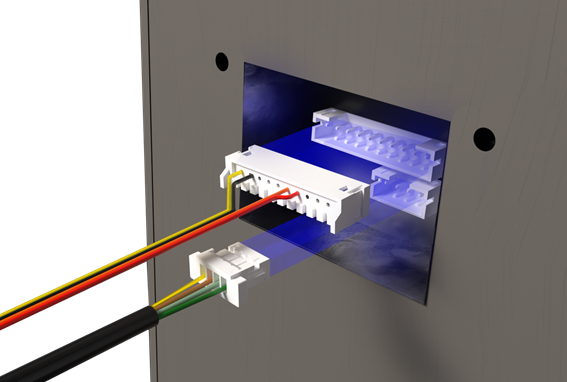

Conecte o cabo de comunicação e o de rede nos conectores traseiros do Leitor Facial .
Montagem do suporte

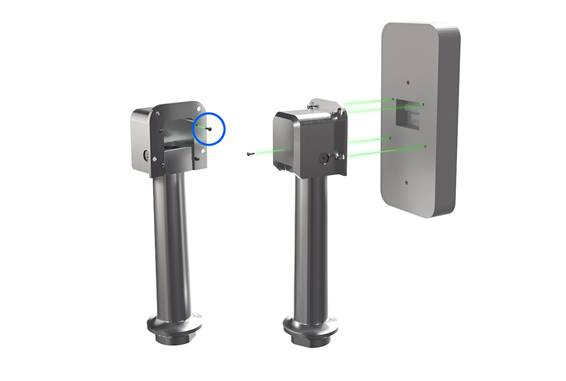

Passe os cabos pelo suporte e utilize os parafusos que o acompanham para fixá-lo ao Leitor Facial.

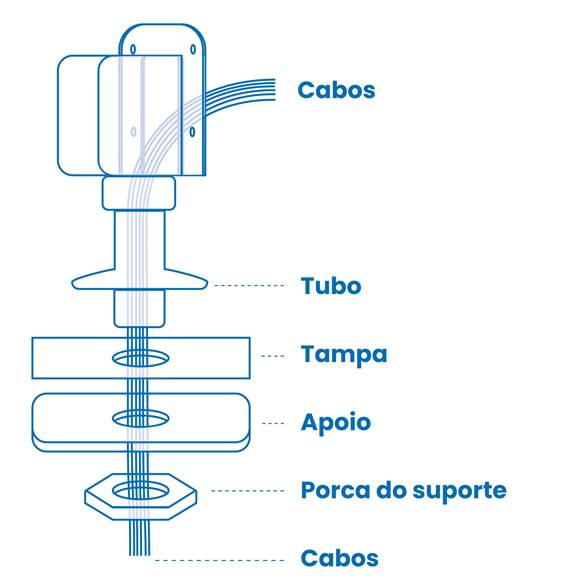

Encaixe a base do suporte no orifício da tampa. Utilize a arruela de apoio e rosqueie a porca do suporte.
Para catracas com 2 Leitores Faciais instalados na tampa:

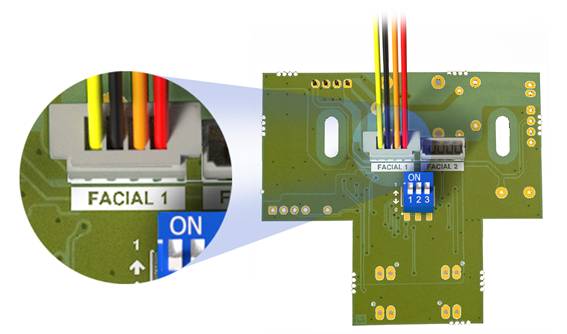

Conecte o cabo de comunicação do Leitor Facial da esquerda da tampa, no conector “Facial 1” da placa e o cabo de comunicação do Leitor Facial da direita, no conector “Facial 2”.
Para catracas com 1 Leitor Facial instalado na tampa:
Conecte o cabo de comunicação do Leitor Facial instalado no conector “Facial 1” da placa.
Configuração do sentido de giro
Configure o modo de funcionamento desejado, de acordo com a etiqueta colada na parte traseira interna da base da tampa, também demonstrada a seguir:
Configuração da comunicação
Ao utilizar o equipamento pela primeira vez siga as orientações a seguir para configurar a comunicação. Na tela do leitor facial, toque na engrenagem que aparece na parte inferior para entrar no menu de configuração.
Selecione o menu REDE, e depois SERVIDOR, e realize as configurações a seguir:
Req. Servidor: “Sim”, para que o leitor facial busque a conexão com o servidor.
Domínio: Selecione “Não” para comunicar com o servidor pelo IP informado. Essa opção deve ser usada para a comunicação com o Gerenciador Easy ou com sistemas integrados que não estejam na nuvem. Selecione “Sim” para comunicar com o servidor pela URL informada, caso o sistema integrado esteja na nuvem.
URL: Caso o sistema integrado com o leitor esteja na nuvem, informe a URL.
IP: Configurar o IP do computador onde está instalado o software Gerenciador Easy ou o seu próprio software de controle, integrado com o leitor facial.
Porta: Valor padrão “7792” para todos os dispositivos.
Keep alive: Manter o valor padrão “3”.
Servidor valida: Configurar como “Não”, se você quiser que o próprio leitor valide o acesso do usuário. Essa opção deve ser usada para a utilização com o Gerenciador Easy. Configure como “Sim” se você realizou a integração do seu software de controle para que ele comunique diretamente com o leitor facial, e você quer que a validação do acesso seja feita pelo seu software.
Em seguida selecione o menu REDE, e depois ETHERNET, e realize as configurações a seguir:
DHCP: Se não utilizar DHCP, configurar como “Não”; se utilizar, configurar como “Sim”.
IP: Se utiliza IP fixo, atribuir um IP (único para cada equipamento) compatível com a rede utilizada.
MÁSCARA: Configurar a máscara da rede onde se encontra o equipamento.
GATEWAY: Configurar um gateway compatível.
IP Servidor DNS: 8.8.8.8.
Para mais informações sobre as configurações realizadas diretamente no leitor, consulte o Manual do Leitor Facial.
Software de controle
O software Gerenciador Easy permite que você faça os cadastros de usuários e de horários na Catraca Revolution Easy. Você também pode fazer esses cadastros a partir do seu próprio software, utilizando o SDK Facial que a Topdata fornece para que você possa preparar o seu sistema para se comunicar diretamente com os leitores faciais.
Utilize os links abaixo para conhecer essas duas opções:
Cadastro de usuários no Leitor Facial

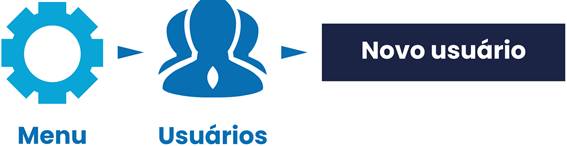

Toque em qualquer ponto da tela do Leitor Facial e aí acesse: Menu -> Usuários -> Novo usuário:

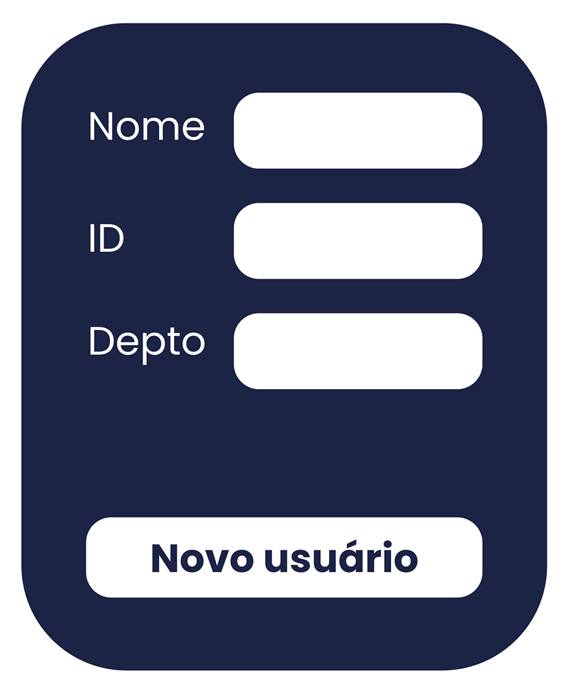

Preencha os campos e confirme selecionando a opção “Novo usuário
Selecione “FACE”, e cadastre o rosto do usuário
Selecione “FACE”, e cadastre o rosto do usuário
TTodos os usuários precisam ser cadastrados em cada leitor individualmente.
Caso prefira, também é possível compartilhar a base de usuários de um leitor para outro através de um dos seguintes processos:
• Exportando e importando a base de usuários de um leitor para outro via pendrive;
• Conectando os leitores na mesma rede e através do software Gerenciador de Faces Topdata, compartilhar a base de usuários entre eles.
Para compartilhamento da base através de pendrive, consulte o Manual do Leitor Facial.
Especificações Técnicas
Tabela de Especificações – Catraca Box 4
| PARÂMETRO | ESPECIFICAÇÃO |
| Composição do produto | – Catraca Box Easy; – Software Gerenciador de Faces; – Gabarito de furação |
| Modelos de Catraca Easy | – Catraca Box Easy Facial F4; – Catraca Box Easy Facial F4 Duplo; – Catraca Box Easy Facial T4-50K; – Catraca Box Easy Facial T4-50K Duplo |

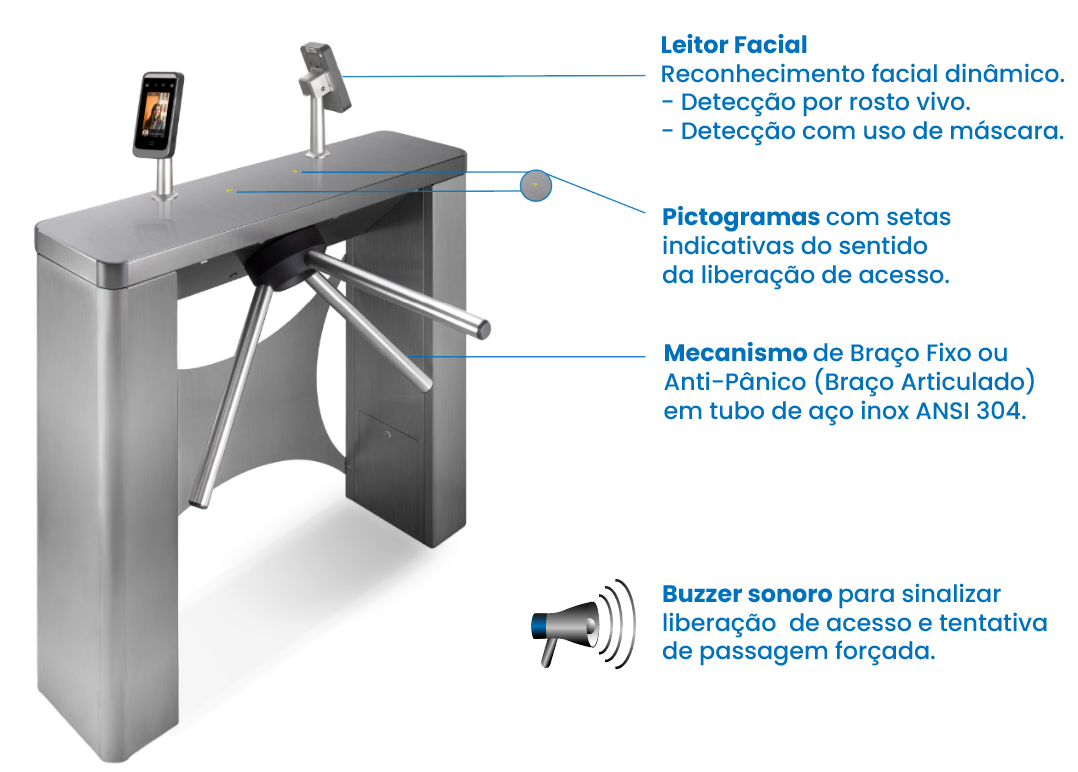

| Tipo de mecanismo | – Mecanismo de braço fixo com 3 braços em tubo de aço inox polido |
| Sinalização | – Pictogramas com setas indicativas para o sentido de liberação; – Buzzer para sinalizar liberação de acesso e tentativa de passagem forçada |

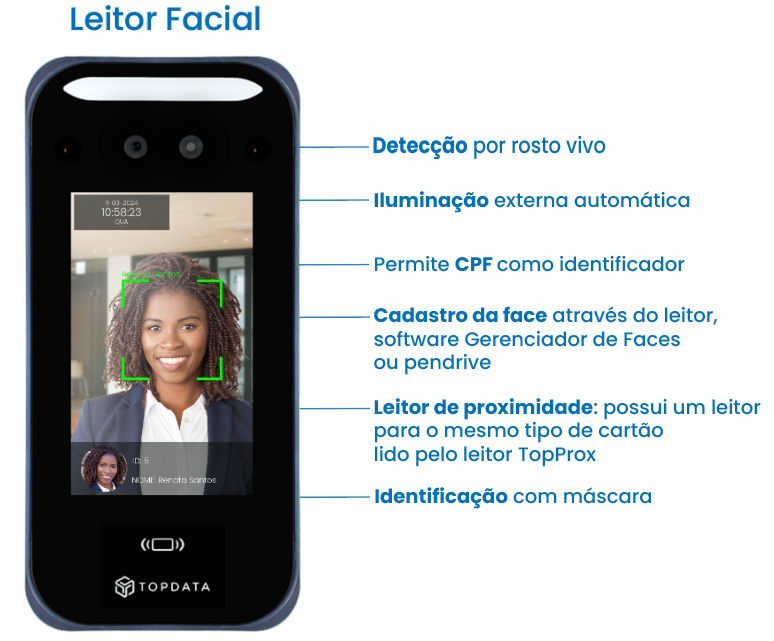

| Leitor Facial | – Reconhecimento facial dinâmico; – Detecção por rosto vivo; – Detecção com uso de máscara; – Cadastro da face através do menu do Leitor Facial; – Cadastro da face e backup via Software – Gerenciador de Faces; – Até 5.000 usuários com biometria facial; – Comunicação Ethernet 10/100Mbps; – Distância de reconhecimento entre 0,5m e 1,5m; – Iluminação para ambientes com pouca luz |
| Consumo | – 1 leitor facial em repouso: – 5W; 1 leitor facial em operação (máx): – 15W; 2 leitores faciais em repouso: 7W; 2 |

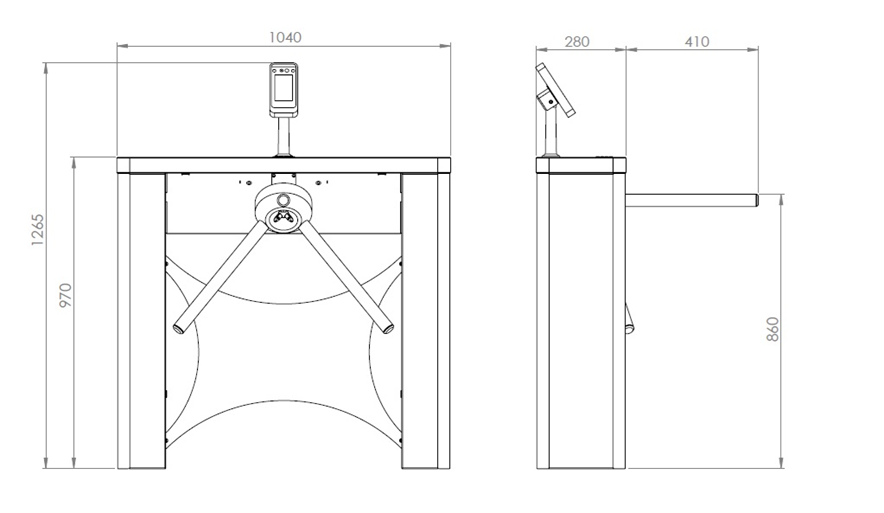

| Dimensões | – Sem braços: 1040x970x280 mm; – Com braços: 1040x970x690 mm; |
| Peso | – Peso: 48 kg |
| Tampa | – Aço-inox escovado ANSI 304. |
| Pedestal | – Aço-carbono com pintura epóxi |
| Suporte Leitor Facial | – Peso: 413,5g; Material: Alumínio; – Suporte articulado regulável em dois eixos |
