Introdução

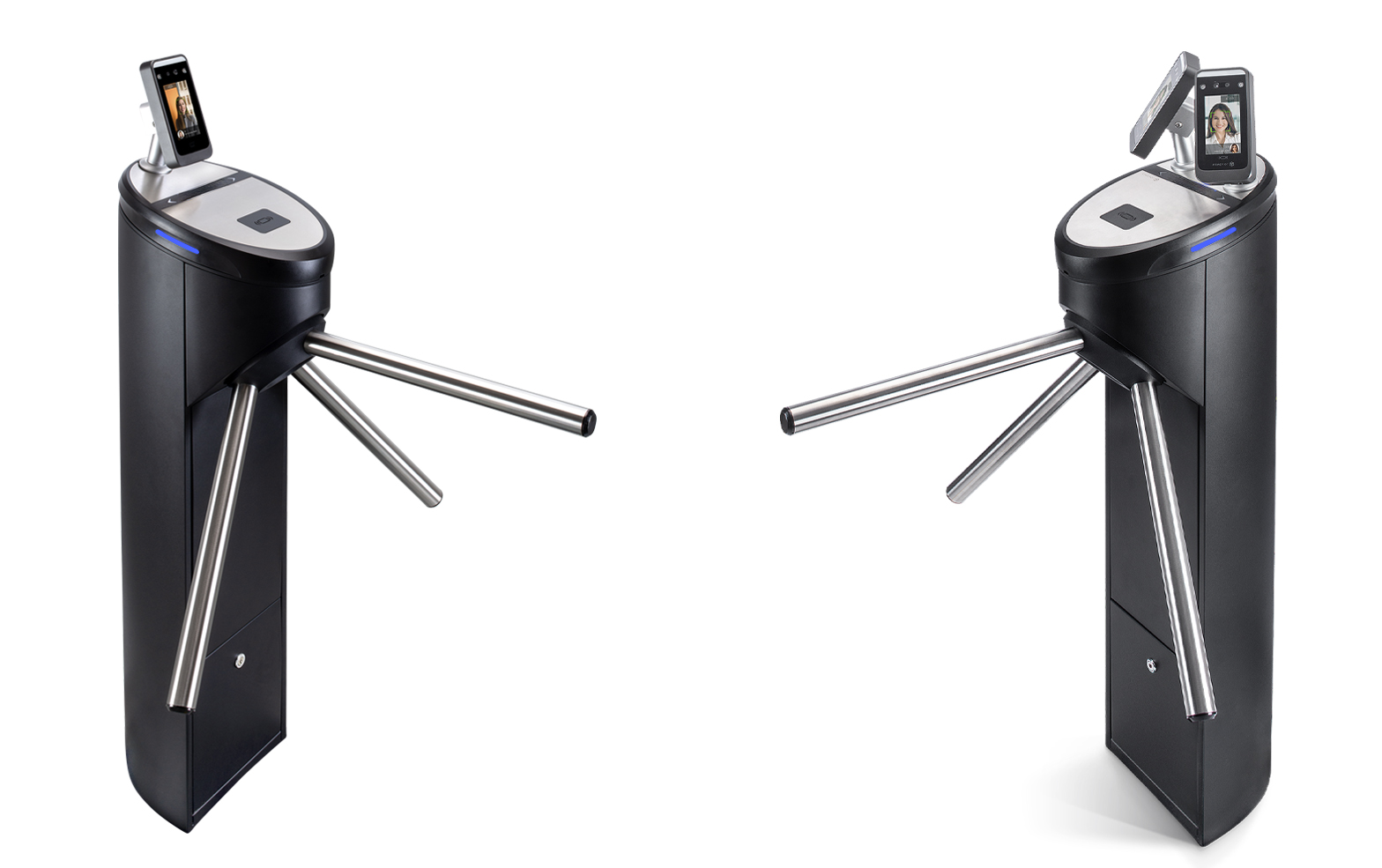

A Catraca Revolution Easy alia tecnologia, segurança e design moderno para um controle de acesso eficiente e sofisticado. Com linhas elegantes e acabamento em aço inox, ela valoriza o ambiente ao mesmo tempo em que garante acesso restrito a pessoas autorizadas, por meio de identificação facial rápida e precisa.
Seu funcionamento é totalmente integrado: o próprio leitor facial realiza o reconhecimento do usuário e libera a catraca, podendo ser conectado a sistemas externos para cadastro de usuários, horários e validação de acessos. Funcional e visualmente atrativa, é a escolha ideal para quem busca segurança com estilo.
Instalação
Montagem dos braços
Utilize o parafuso de ponta redonda (1) para fixar os braços e o parafuso reto (2) como trava, de acordo com a figura a seguir:
Abertura da porta do compartimento inferior
Abra a porta localizada na parte inferior do pedestal, utilizando a chave que acompanha o produto.
Fixação da catraca no piso
Considerando as dimensões do produto e o espaço para abertura da tampa, utilize o gabarito de furação que acompanha o produto ou o próprio pedestal para marcar o local de furação.
Faça a furação no piso e fixe a catraca utilizando os chumbadores adequados ao seu piso.
Instalação do Leitor Facial
Abertura da tampa superior
Insira uma chave de fenda na abertura frontal da tampa superior e empurre até a tampa destravar.
Movimente a parte inferior da tampa para cima e depois para trás, para desencaixar a tampa
Encaixa a tampa na lateral do pedestal como mostra a imagem abaixo
Conexão dos cabos
Conecte o cabo de comunicação e o de rede nos conectores traseiros do Leitor Facial .
Montagem do suporte
Passe os cabos pelo suporte e utilize os parafusos que o acompanham para fixa-lo ao Leitor Facial.
Encaixe a base do suporte no orifício da tampa. Utilize a arruela de apoio e rosqueie a porca do suporte.
Para catracas com 2 Leitores Faciais instalados na tampa:
Conecte o cabo de comunicação do Leitor Facial da esquerda da tampa, no conector “Facial 1” da placa e o cabo de comunicação do Leitor Facial da direita, no conector “Facial 2”.
Para catracas com 1 Leitor Facial instalado na tampa:
Conecte o cabo de comunicação do Leitor Facial instalado no conector “Facial 1” da placa.
Configuração do sentido de giro
Configure o modo de funcionamento desejado, de acordo com a etiqueta colada na parte traseira interna da base da tampa, também demonstrada a seguir:
Configuração da comunicação
Ao utilizar o equipamento pela primeira vez siga as orientações a seguir para configurar a comunicação. Na tela do leitor facial, toque na engrenagem que aparece na parte inferior para entrar no menu de configuração.
Selecione o menu REDE, e depois SERVIDOR, e realize as configurações a seguir:
Req. Servidor: “Sim”.
Domínio: Valor padrão -> “Não”.
URL: Manter como “ws://facial.topdata.com.br:80”
IP: Configurar o IP do computador onde está instalado o software Gerenciador Easy ou o seu próprio software de controle.
Porta: Valor padrão “7792” para todos os dispositivos.
Keep alive: Manter o valor padrão “3”.
Servidor valida: Configurar como “Não”, se você quiser que o próprio leitor valide o acesso do usuário. Configure como sim se você realizou a integração do seu software de controle para que ele comunique diretamente com o leitor facial, e você quer que a validação do acesso seja feita pelo seu software.
Em seguida selecione o menu REDE, e depois ETHERNET, e realize as configurações a seguir:
DHCP: Se não utilizar DHCP, configurar como “Não”; se utilizar, configurar como “Sim”.
IP: Se utiliza IP fixo, atribuir um IP (único para cada equipamento) compatível com a rede utilizada.
MÁSCARA: Configurar a máscara da rede onde se encontra o equipamento.
GATEWAY: Configurar um gateway compatível.
IP Servidor DNS: 8.8.8.8.
Para mais informações sobre as configurações realizadas diretamente no leitor, consulte o Manual do Leitor Facial.
Software de controle
O software Gerenciador Easy permite que você faça os cadastros de usuários e de horários na Catraca Revolution Easy. Você também pode fazer esses cadastros a partir do seu próprio software, utilizando o SDK Facial que a Topdata fornece para que você possa preparar o seu sistema para se comunicar diretamente com os leitores faciais.
Utilize os links abaixo para conhecer essas duas opções:
Cadastro de usuários no Leitor Facial
Toque em qualquer ponto da tela do Leitor Facial e aí acesse: Menu -> Usuários -> Novo usuário:
Preencha os campos e confirme selecionando a opção “Novo usuário”
Selecione “FACE”, e cadastre o rosto do usuário
Todos os usuários precisam ser cadastrados em cada leitor individualmente.
Caso prefira, também é possível compartilhar a base de usuários de um leitor para outro através do seguinte processo:
- Exportando e importando a base de usuários de um leitor para outro via pendrive;
Para compartilhamento da base através de pendrive, consulte o Manual do Leitor Facial.
Especificações Técnicas da Catraca Revolution Easy
Modelos
| PARÂMETRO | ESPECIFICAÇÃO |
|---|---|
| Composição do produto | – Catraca Revolution Easy – Software Gerenciador Easy. – Gabarito de furação. |
| Modelos de Catraca Easy | – Catraca Revolution Easy Facial F4 – Catraca Revolution Easy Facial F4 Duplo – Catraca Revolution Easy Facial T4 – Catraca Revolution Easy Facial T4 Duplo |
| Tipo de mecanismo | – Mecanismo de braço fixo com 3 braços em tubo de aço inox polido ANSI 304. |
| Sinalização | – Pictogramas com setas indicativas para o sentido que ocorre a liberação. – Buzzer para sinalizar liberação de acesso e tentativa de passagem forçada. |
| Leitor Facial | – Reconhecimento facial dinâmico. – Detecção por rosto vivo. – Detecção com uso de máscara. – Cadastro da face através do menu do Leitor Facial. – Cadastro da face e backup através do software Gerenciador de Faces. – Quantidade máxima de usuários com biometria facial: 5.000 – Comunicação Ethernet 10/100Mbps para gerenciamento de faces. – Distância de reconhecimento: entre 0.5m e 1.5m. – Iluminação externa para ambientes com pouca luz. |
| Consumo | – Com um leitor Facial em repouso: 5W – Com um leitor Facial em operação (máx): 15W – Com dois leitores faciais em repouso: 7W – Com dois leitores faciais em operação (máx): 21W |
| Dimensões | – Sem os braços – 255x1280x375 (Largura x Altura x Profundidade). – Com os braços – 690x1280x795 (Largura x Altura x Profundidade). |
| Peso | – 31Kg |
| Tampa | – Em plástico ABS de alta resistência com acabamento em inox ANSI 304 |
| Pedestal | – Em aço-carbono com pintura epóxi |
| Suporte Leitor Facial | – Peso do suporte do leitor facial: 413,5g – Material: Alumínio – Suporte articulado regulável em dois eixos |
