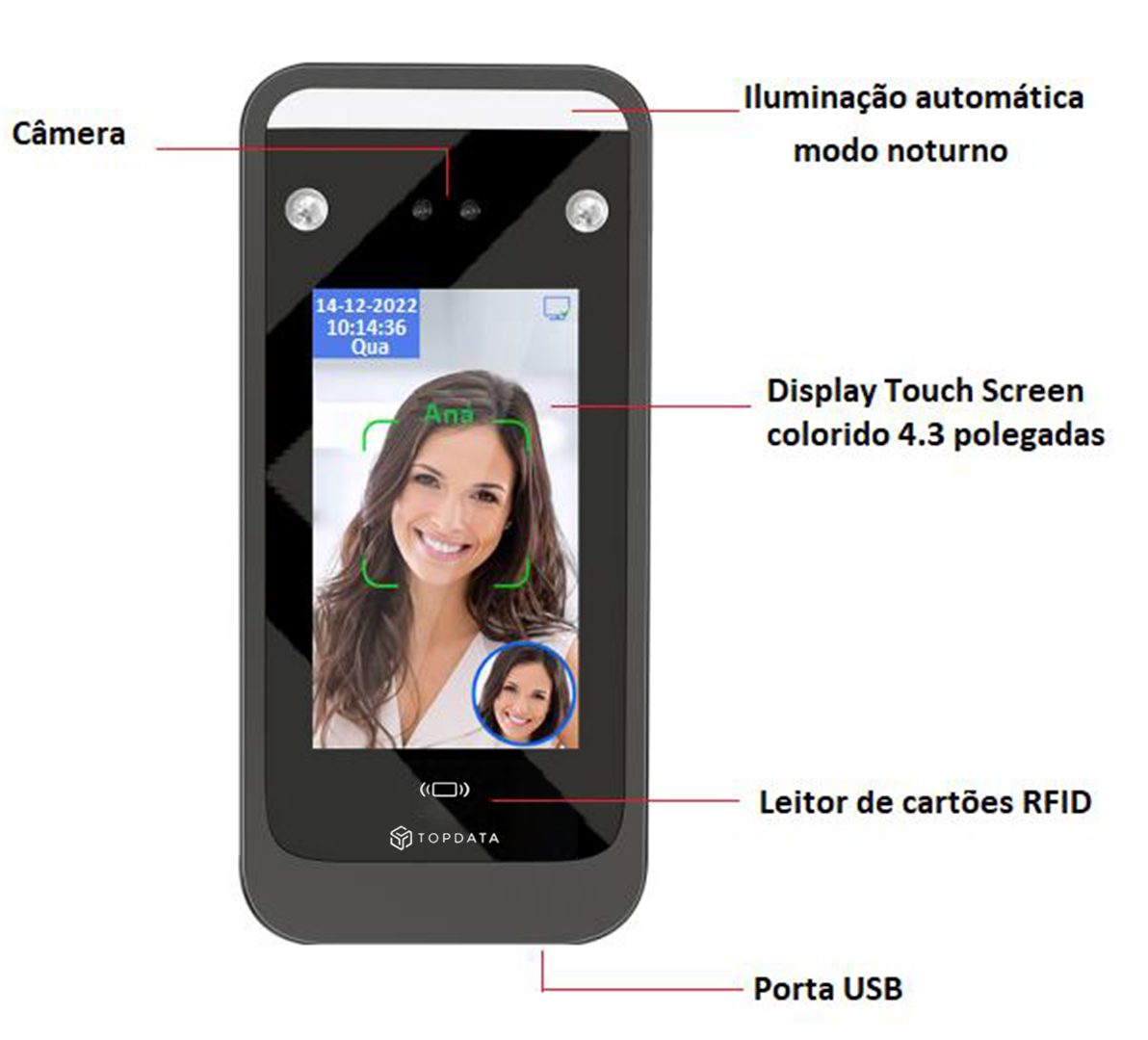

Apresentação
O Leitor Facial utiliza inteligência artificial para uma identificação rápida e segura do usuário. O equipamento detecta rosto vivo e permite o reconhecimento com máscara.
A iluminação frontal automática garante precisão mesmo em ambientes com pouca luz.
Os usuários podem ser cadastrados diretamente no leitor. Permite a identificação por reconhecimento facial, cartão ou senha.
Ideal para aplicações de controle de acesso e para o registro de ponto.

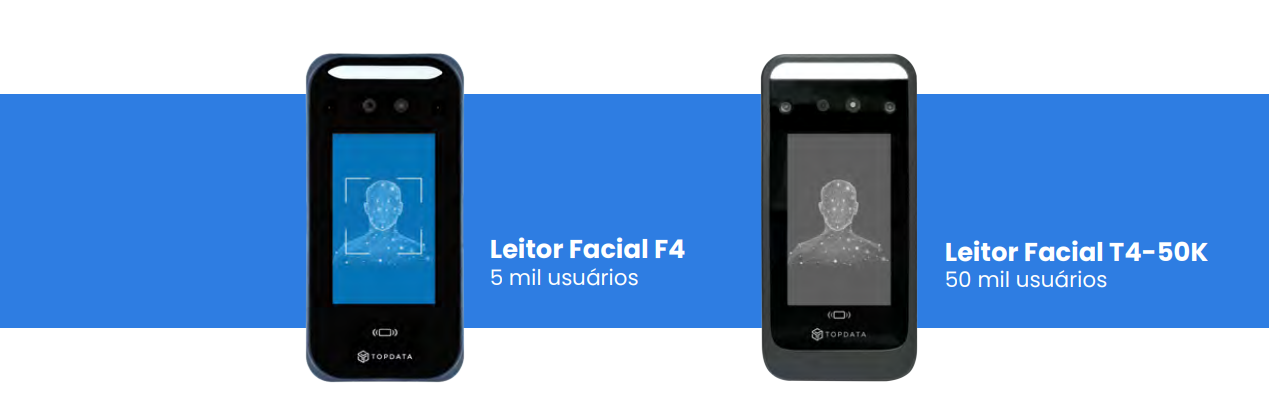

Modelos Disponíveis
A Topdata oferece diferentes modelos de Leitores Faciais para atender às necessidades de cada cliente.
F4: Capacidade para 5.000 faces.
T4-50K: Capacidade para 50.000 faces.
Instalação
Local de Instalação
Evite locais com luz forte ou incidência direta de sol, que podem prejudicar o reconhecimento facial.
Temperatura de operação: 0℃ a 45℃.
Não utilize o leitor ao ar livre sem proteção; exposição prolongada ao sol ou chuva pode afetar o funcionamento.
Para uso externo, recomenda-se proteção contra umidade, calor e intempéries.
Recomendações Gerais

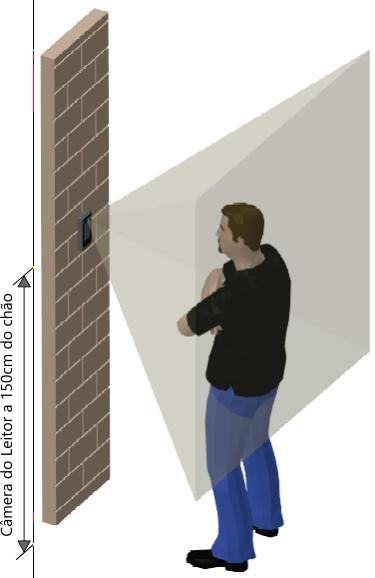

- Para reconhecimento de usuários de diferentes alturas, instale o leitor a 1,5 m do chão.
- A superfície de instalação deve ser plana e vertical.

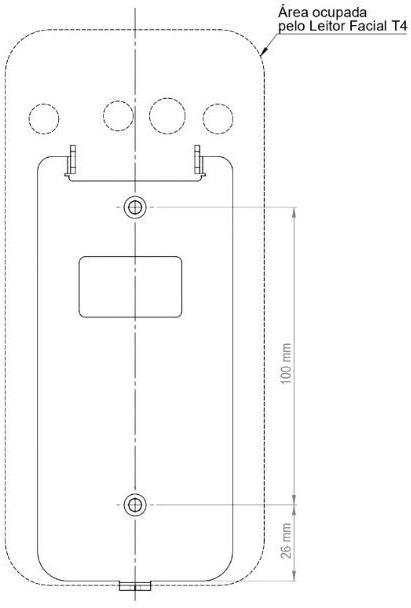

- Utilize o gabarito fornecido para marcar os furos na parede.
Passo a Passo de Instalação
- Faça a furação e insira as buchas.
- Passe os cabos pela abertura retangular do suporte.
- Fixe o suporte na parede com os dois parafusos Philips fornecidos.
- Conecte os cabos na traseira do leitor.
- Encaixe o leitor no suporte e fixe-o na parte inferior com o parafuso Philips fornecido.
Configuração de Rede
Para acessar as configurações do leitor toque em qualquer ponto do display e selecione o ícone de Engrenagem.
Menu de Rede
Permite configurar os parâmetros necessários para a comunicação do equipamento: Rede, Servidor e Ethernet.

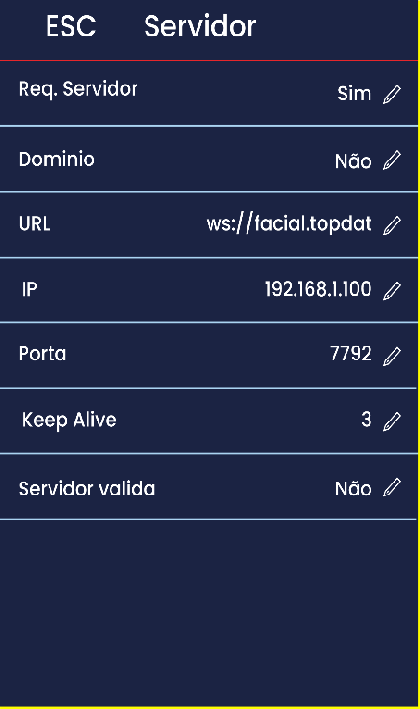

Servidor
A configuração SERVIDOR define e habilita a comunicação do Leitor Facial com o computador central (Servidor) onde o software gerenciador está instalado.
Acesse o Servidor, seguindo o caminho:
Req. Servidor: “Sim”.
Domínio: Valor padrão -> “Não”. Para uso com o TopPonto Web alterar para “Sim”.
URL: Para uso com o TopPonto Web manter como“ws://facial.topdata.com.br:80”.
IP: Configurar o IP do computador onde está instalado o software Gerenciador de Faces.
Porta: Valor padrão “7792” para todos os dispositivos.
Keep alive: Manter o valor padrão “3”.
Servidor valida: Configurar como “Não”.

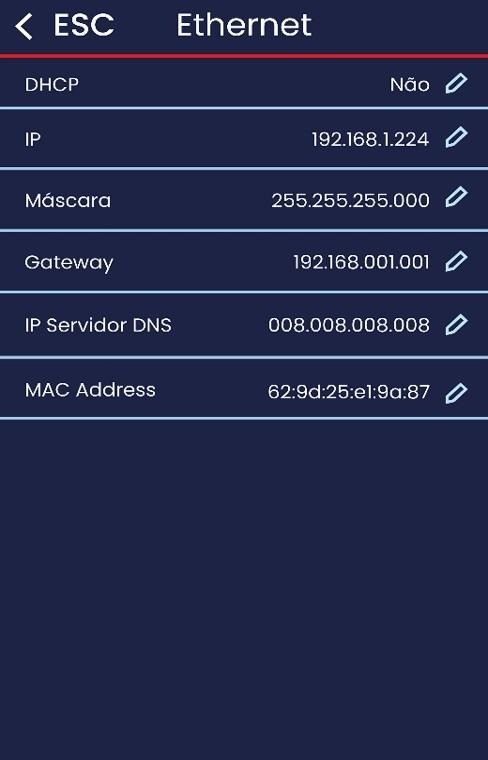

Ethernet
A configuração ETHERNET é utilizada para definir os parâmetros da rede para comunicação com cabo
Acesse o Ethernet, seguindo o caminho:
DHCP: Se não utilizar DHCP, configurar como “Não”; se utilizar, configurar como “Sim”.
IP: Se utiliza IP fixo, atribuir um IP (único para cada equipamento) compatível com a rede utilizada.
MÁSCARA: Configurar a máscara da rede onde se encontra o equipamento.
GATEWAY: Configurar um gateway compatível.
IP Servidor DNS: 8.8.8.8.

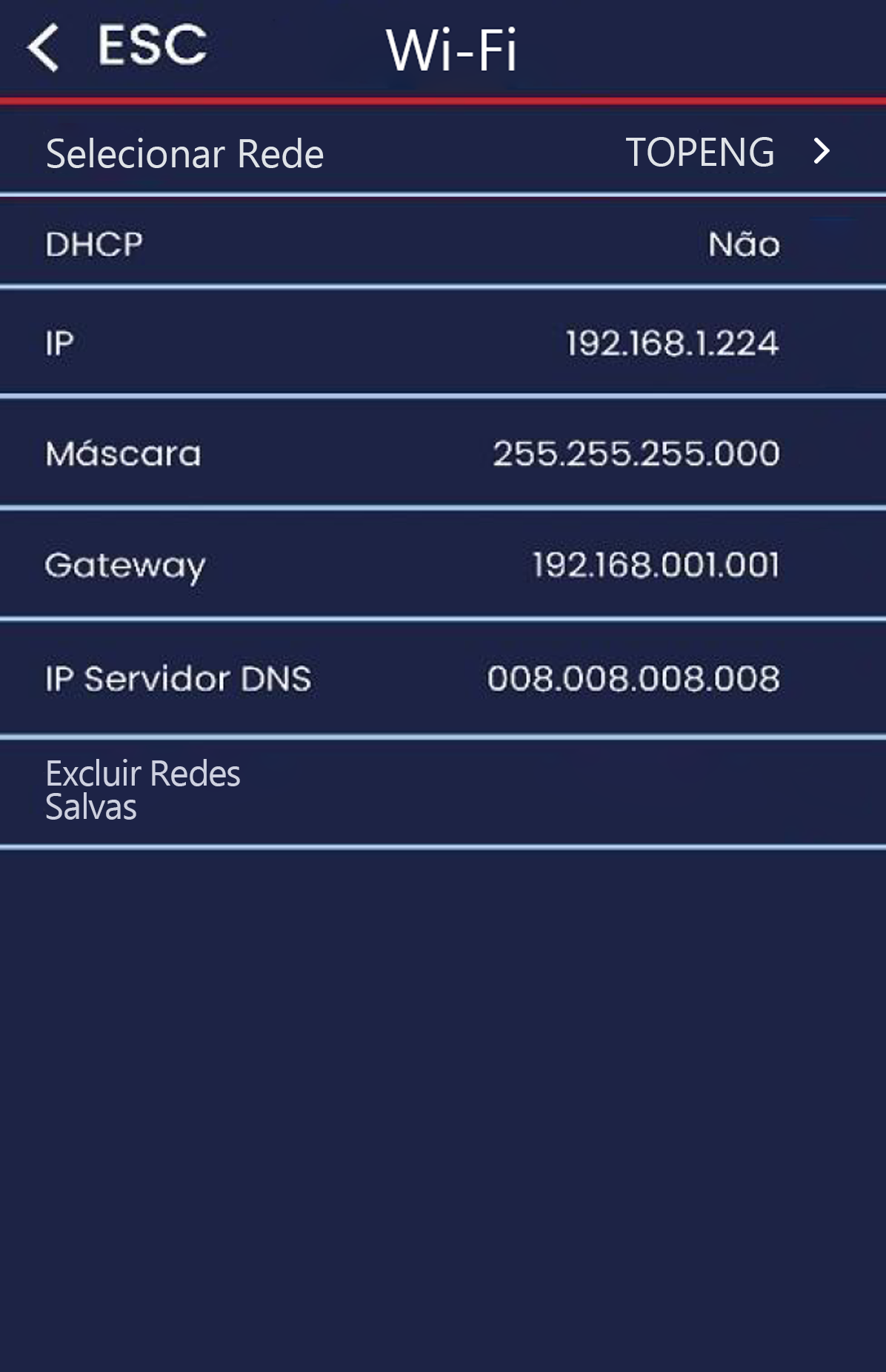

Wi-Fi (Recurso Opcional)
Aguarde a lista de redes disponíveis ser exibida na tela.
Escolha a rede desejada tocando sobre o nome dela.
Em seguida, digite a senha correspondente e confirme a conexão.
Após a confirmação, o equipamento realizará a conexão automática e exibirá o status de rede na parte superior da tela.
Cadastro de Usuários
Tipos de Usuários
Administrador (Admin)
- Acesso completo ao menu de configurações.
- Até 10 administradores.
- Recomendado ter pelo menos dois, com métodos diferentes.
Usuário Padrão (Usuário)
- Utilizado para reconhecimento facial e autenticação.
- Sem administradores cadastrados, este perfil acessa o menu de configuração.
Superusuário
- Surge após cadastrar pelo menos um Admin.
- Permite gerenciar usuários e ajustar configurações.
- Não recomendado para uso geral.
Importante
Se o menu estiver bloqueado e você não tiver credenciais, contate o Suporte Técnico Topdata.
Após o desbloqueio, cadastre um novo administrador para garantir acesso seguro.
Menu Novo Usuário
Permite o cadastro inicial de indivíduos no Leitor Facial, registrando informações como ID e Nome, e associando métodos de identificação como Face, Cartão e Senha

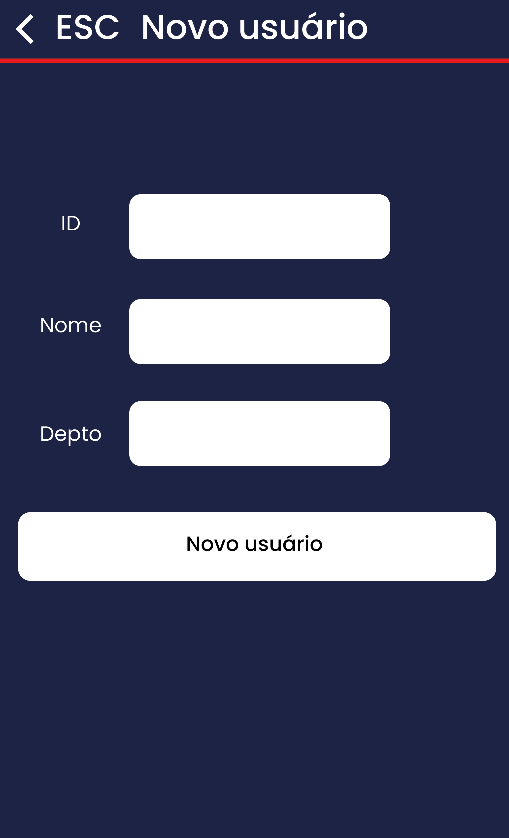

Passo 1: Preencher os Dados Iniciais
1. Uma tela será exibida para o preenchimento dos dados básicos do usuário:
- Nome: Insira o nome do usuário.
- ID: Digite o número de identificação do usuário.
- Depto: departamento ao qual o usuário pertence, não é necessário preencher.
Para utilização de CPF como ID de usuário, verificar se a configuração “Formato ID de usuário”, em MENU -> USUÁRIOS -> Op. de inscrição, esta configurada para 18 dígitos.

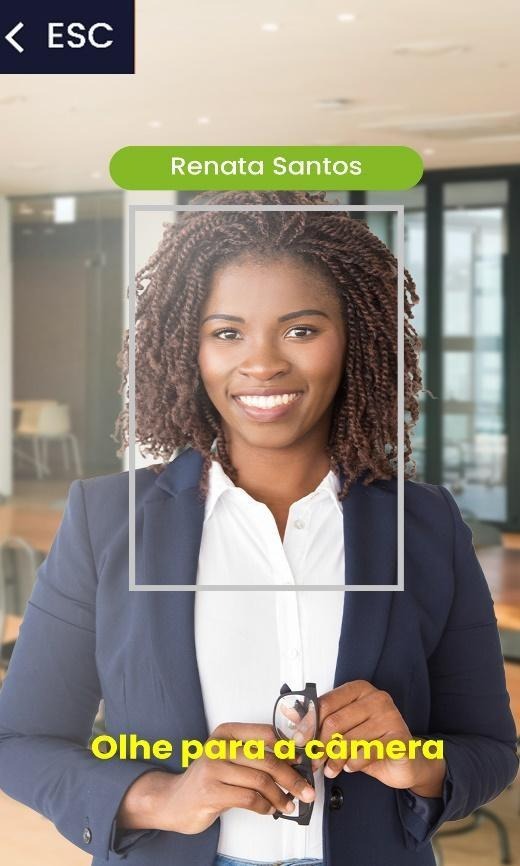

Procedimento de captura e registro da face do usuário.
Passo 2: Iniciar a Captura e Escolher o Método
2. Após preencher os dados, selecione a opção “Novo usuário”.

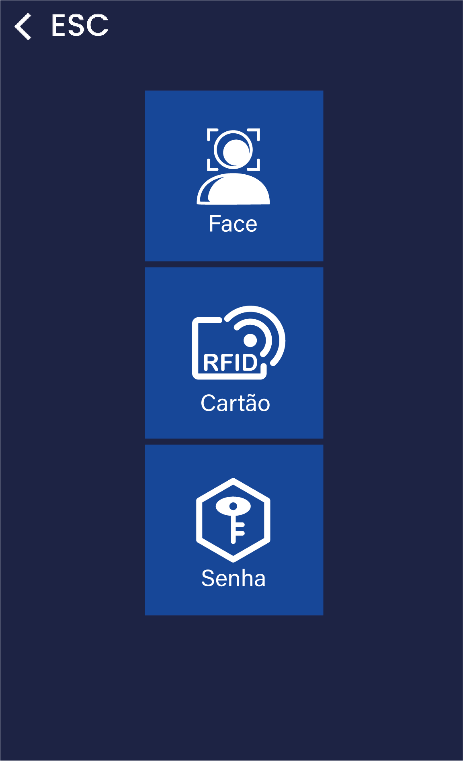

Método de cadastro

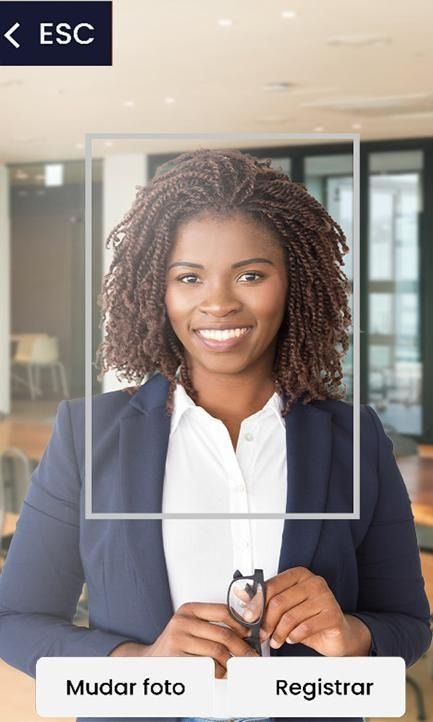

Cadastro de Face
Orientações para Cadastro da Face
- Apenas uma face por usuário é permitida
- Caso a face já exista em outro ID, o leitor informará.
- A face deve estar na posição vertical
- Evite acessórios: boné, touca, óculos escuros, etc.
- Iluminação adequada é essencial; evite contraluz
- Foque apenas no rosto do usuário, evitando objetos ao redor
- Qualidade da imagem influencia diretamente no reconhecimento
Cadastro de Cartão
Procedimento de registro do número de um cartão de proximidade associado ao usuário. Esse registro é opcional.
- Aproximar o cartão na área indicada
- Confirmar número exibido para registrar

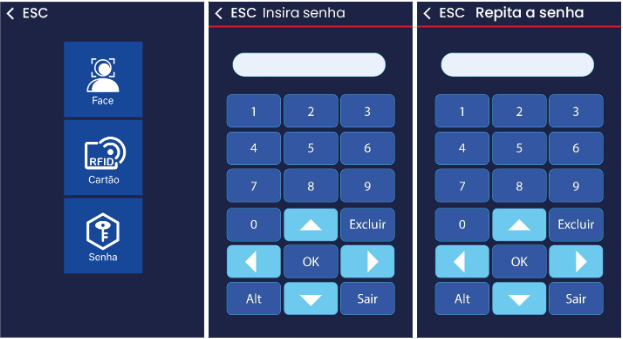

Senha
Ao selecionar o Formato “Senha”, digite-a e confirme:
Cadastro por Foto (via Software)
- Rosto na posição vertical
- Sem acessórios: máscara, boné, touca, óculos escuros, etc.
- Apenas uma pessoa na imagem
- Formato: JPG ou JPEG
- Tamanho máximo: 150 KB
- Mínima: 50×50 pixels no rosto
- Dimensão: 240×320 até 800×1280 pixels
- Recomendado: 480×640 pixels para melhor desempenho
- Adequada, evitando contraluz
- Fotos fora do tamanho especificado serão rejeitadas pelo leitor

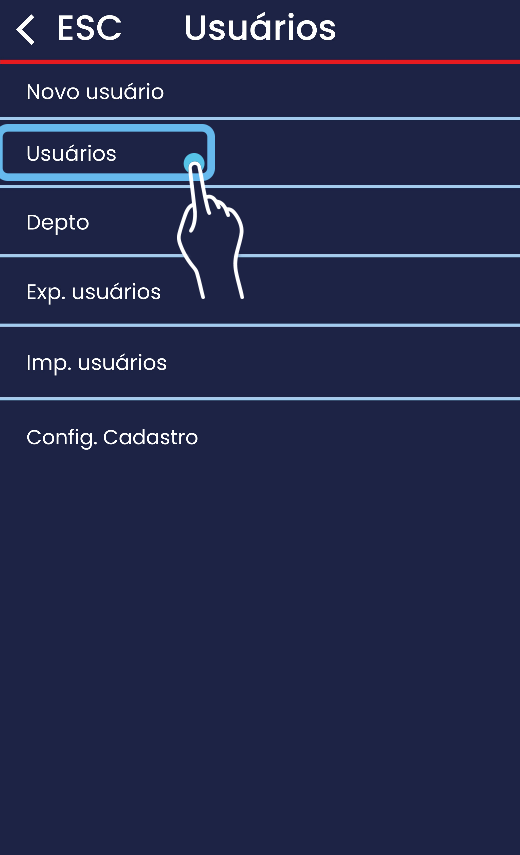

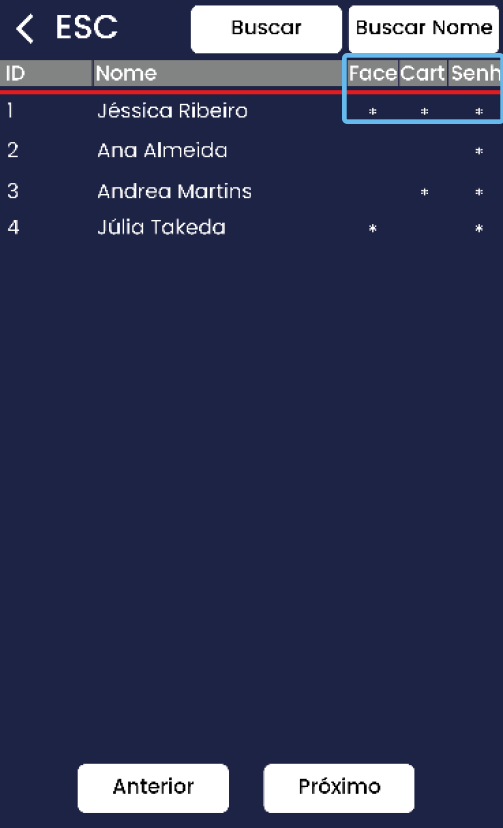

Visualizar e Alterar Usuários
Permite visualizar os cadastros existentes e realizar alterações dos dados individuais (como ID, Nome, Face, Cartão, Senha e Tipo de permissão)
Dicas rápidas
- Indicadores gráficos mostram quais métodos estão cadastrados
- Possibilidade de configurar, individualmente, o modo de verificação do usuário.

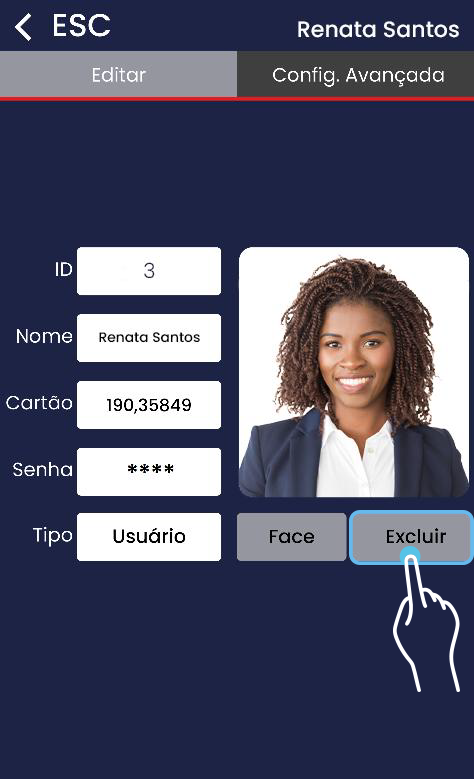

Aqui é possível excluir o usuário se necessário

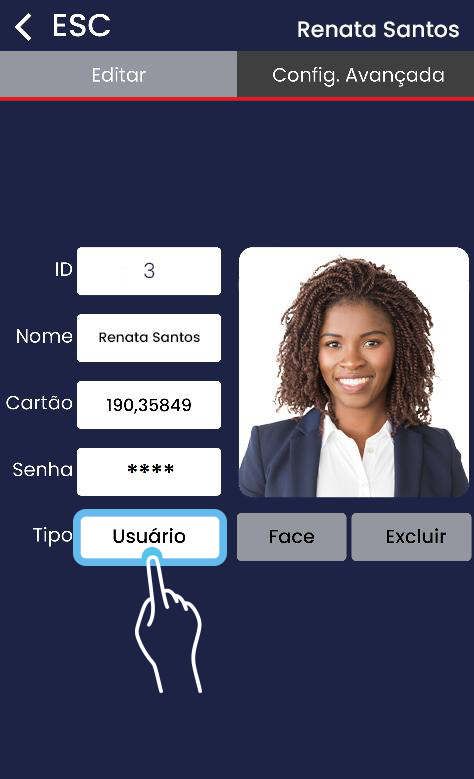

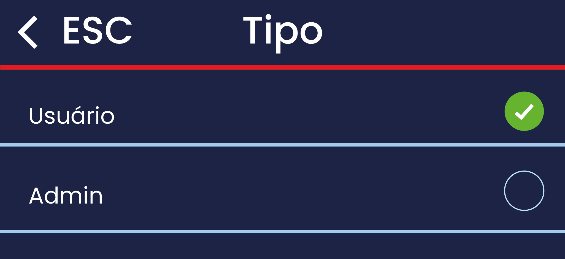

Tipo de Usuário
O campo Tipo define quais permissões cada pessoa terá dentro do equipamento.
Ele é essencial para garantir segurança e evitar bloqueios do menu.
Administrador → deve ser usado somente para quem terá acesso ao menu e às configurações internas do equipamento.
Usuário → é a configuração correta para quem apenas vai usar o leitor para acesso, realizando reconhecimento facial, cartão ou senha.
Definir alguém como Administrador sem necessidade pode permitir que essa pessoa altere configurações importantes do equipamento.
Por outro lado, se todos forem configurados como Usuário, o menu ficará protegido e somente quem for Administrador conseguirá acessar as configurações.
Modo de Operação
O Leitor Facial Topdata oferece três modos de identificação do usuário: facial, cartão ou senha.
Nas aplicações de controle de acesso, caso o leitor esteja em repouso ele é automaticamente acionado quando o usuário se aproxima.
Nas aplicações de registro de ponto, é aconselhável configurar o leitor para que seja necessário tocar a tela para tirar o leitor do repouso. Dessa forma evita-se o registro de ponto não intencional. ( link externo)
Reconhecimento Facial
Acesso facial
- Aproxime-se do leitor e olhe para a câmera.
- Caso o leitor esteja em repouso, ele ficará ativo automaticamente com a sua aproximação.
- Aguarde a identificação e o resultado da liberação, de acordo com as regras de acesso.
Registro de ponto facial
- Toque a tela do leitor, caso ele esteja em repouso.
- Olhe para a câmera.
- Aguarde a identificação e a confirmação do registro.
Iluminação automática
- Se o ambiente estiver com baixa iluminação, a fonte de luz frontal acenderá automaticamente.

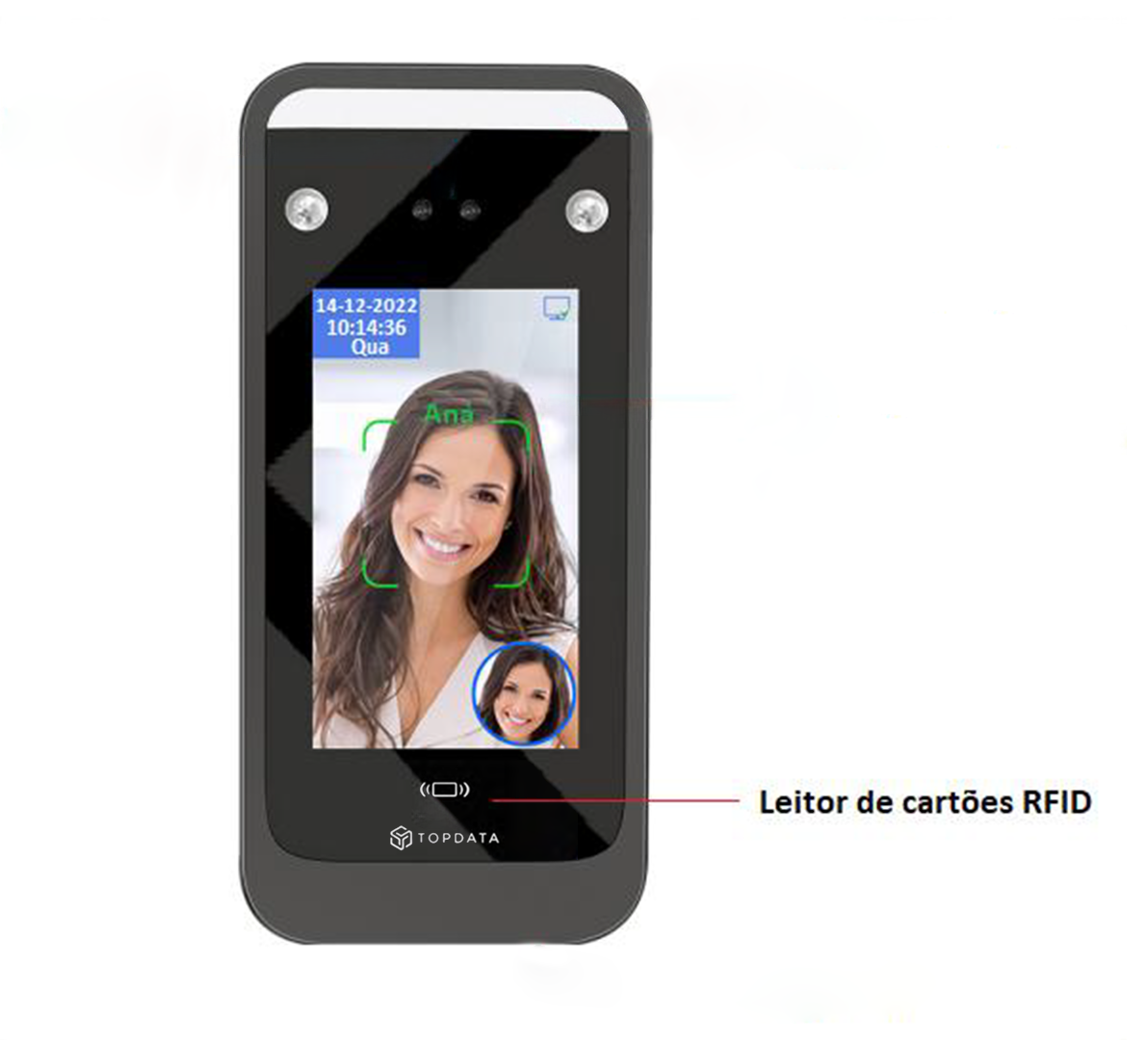

Cartão RFID
Acesso com cartão
- Aproxime o cartão do leitor.
- Aguarde a confirmação da leitura.
Registro de ponto com cartão
- Toque a tela do leitor, caso ele esteja em repouso.
- Aproxime o cartão do leitor.
- Aguarde a confirmação do registro.
Senha
Acesso ou registro de ponto com senha
- Toque na tela e selecione o ícone do cadeado no canto inferior direito.
- Digite o ID e a senha.
- Aguarde a confirmação.
Menus Disponíveis
O Leitor Facial Topdata oferece menus e perfis de usuários para gerenciar o acesso e a operação do equipamento de forma segura.
Menus Principais
Para maiores informações sobre o menu, clique sobre o ícone desejado.
Usuários: Cadastrar, alterar ou excluir faces, cartões de proximidade e senhas
Acesso: permite ajustar como o leitor facial libera entradas, define autenticações e controla alarmes e permissões de uso.
Rede: Configura Rede, Servidor e Ethernet.
Turno: Permite ajustar configurações de sirene.
Sistema: Personaliza idioma, som, repouso da tela e distância de leitura, além de ativar funções como rosto vivo e atualização.
Dados: Exporta registros, exclui usuários, limpa registros e restaura configurações.
Informações: Mostra dados técnicos e de uso, capacidade de memória, número de usuários, IP, versão do firmware e série.
Acesso ao Menu
Sem Administradores:
Toque em qualquer ponto do display e selecione o ícone de engrenagem.
Com Administradores:
Toque no display até aparecer o ícone de engrenagem.
O leitor identifica a face do administrador cadastrado e libera o menu se for válida.
Usuários não autorizados verão a mensagem “Inválido!”.
Especificações Técnicas do Leitor Facial
| Categoria | Item | Descrição |
|---|---|---|
| Dimensões e Peso | ||

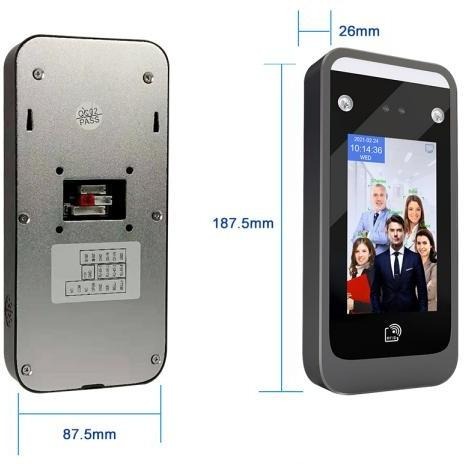

| Dimensões | 87,5 mm (L) × 187,5 mm (A) × 26 mm (P) | |
| Peso T4 5K / T4 50K | Kit: 563,5 g Leitor: 332,5 g | |
| Peso F4 5K | Kit: 673 g Leitor: 442 g | |
| Alimentação | ||
| Tensão | 12V DC | |
| Câmeras | ||
| Resolução | Colorida: 2MP Infravermelha: 2MP | |
| Tipo | Binocular (RGB + IR) com detecção de vida | |
| Precisão | 99,7% FRA | |
| Recursos | WDR (compensa luminosidade) | |
| Velocidade | < 0,2 s | |
| Distância | 0,5 m a 1,5 m (ajustável) | |
| Display | ||
| Tipo | Touch capacitivo colorido | |
| Resolução | 272 × 480 HD | |
| Tamanho | 4,3 polegadas | |
| Métodos de Verificação | ||
| Modos | Face dinâmica, Cartão, Senha | |
| Leitor RFID | ||
| Tecnologia | 125 KHz | |
| Padrão | Wiegand 26 bits com Facility Code | |
| USB | ||
| Interface | USB 2.0 (importar/exportar usuários e firmware) | |
| Rede | ||
| Interface | Ethernet 10/100 Mbps (TCP/IP) | |
| IP | Fixo ou DHCP | |
| Protocolos | HTTP, HTTPS, WebSocket com TLS | |
| Armazenamento | ||
| T4 5K / F4 | Até 500.000 registros 5.000 usuários por método (face/cartão/senha) | |
| T4 50K | Até 500.000 registros 50.000 usuários por método (face/cartão/senha) | |
| Tipo de memória | Não volátil |
