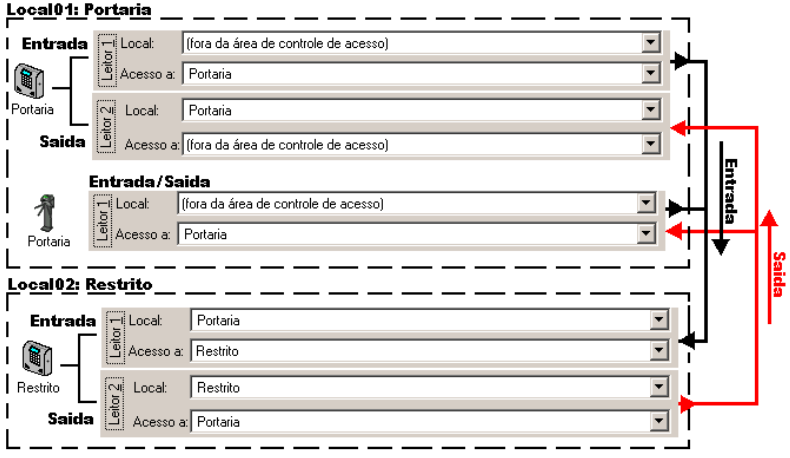

O diagrama abaixo apresenta o exemplo de utilização de rota entre dois locais de acesso:
Local 1: Portaria, equipado com um coletor Inner com dois leitores e uma Catraca.
Local 2: Restrito, equipado com um coletor Inner com dois leitores.
Na utilização de Rota é obrigatório que o início seja sempre “Fora da área de controle de
Acesso”. Sempre
Um funcionário para entrar e sair do Local Controlado deverá obrigatoriamente fazer os
seguintes caminhos:
1) Entrada (Setas cor Preta):
Inner Portaria (Leitor 1) ou Catraca Portaria. A marcação seguinte deve ser Inner Restrito
(Leitor 1).
2) Saída (Setas cor Vermelha):
Inner Restrito (Leitor 2) com direção ou a Inner Portaria (Leitor 2) ou Catraca Portaria.
Importante: Somente a Catraca reconhece Entrada/Saída pelo sentido da passagem do cartão,
devido à utilização de sensores. Coletores não reconhecem. É preciso um segundo leitor, com
a função de entrada ou saída especificada.
